前半の記事ではこの装置を作った経緯をご紹介しました。この記事ではどんな仕様で作られているか、完成までの経緯などをご紹介していきます。

なぜこの装置を作ろうと思ったの?詳細はこちら

犬の作品以外にも、2チームが記事作成をしています。宜しければご覧になってください。

/ トイレ の記事はこちら

仕様

・期間 2ヶ月(内 構想期間 7日間)

・チームの人数

メカ担当:1人(サポート有)/ エレキ担当:1人(サポート有)/ ソフト担当:1人(サポート有)

~準備物~

部位製造メーカー仕様製品URL
マイコンボードRaspberry PiRaspberry Pi zero Whttps://www.raspberrypi.com/products/raspberry-pi-zero-w/
クランプ式センサユーアールディCTT-10-CLS-CV10https://www.monotaro.com/p/6290/5352/
ADコンバータMicrochipMCP3425https://akizukidenshi.com/catalog/g/gK-08018/
ACアダプターUMEAD-K50P300https://akizukidenshi.com/catalog/g/gM-12001/

システム構成

このような構成で装置を作りました。

イメージ画像

ラズパイイメージ画像

構成図

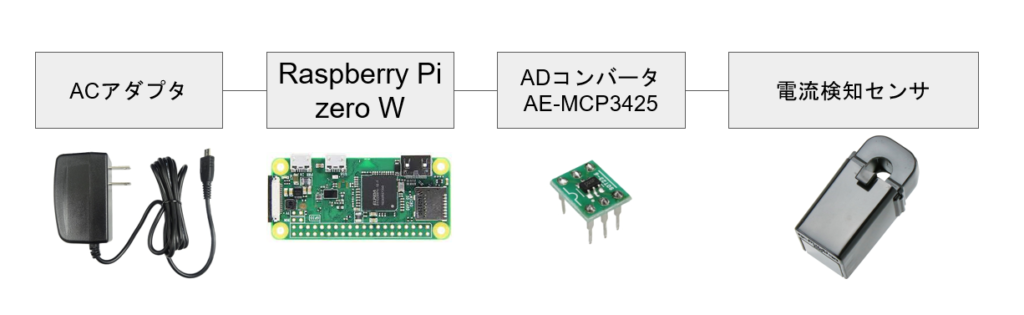

全体的な構成はこんな感じになりました。

クランプ式センサから得られた電圧値をA/Dコンバータを使用してRaspberry Pi zero Wに入力し、レーザーカッターの稼働状況を取得します。

制作過程

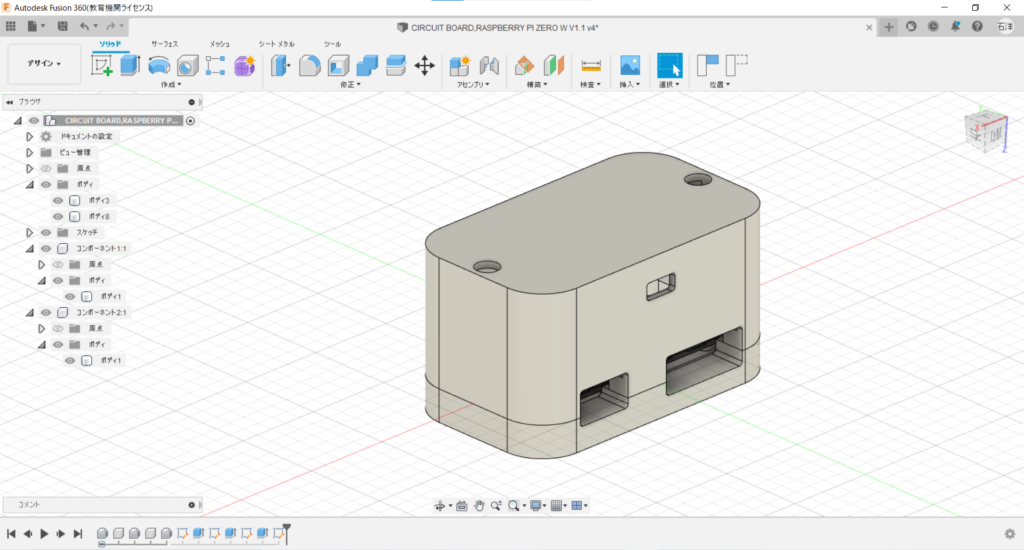

装置の仮組み立てをしました。

ラズパイ画像加工

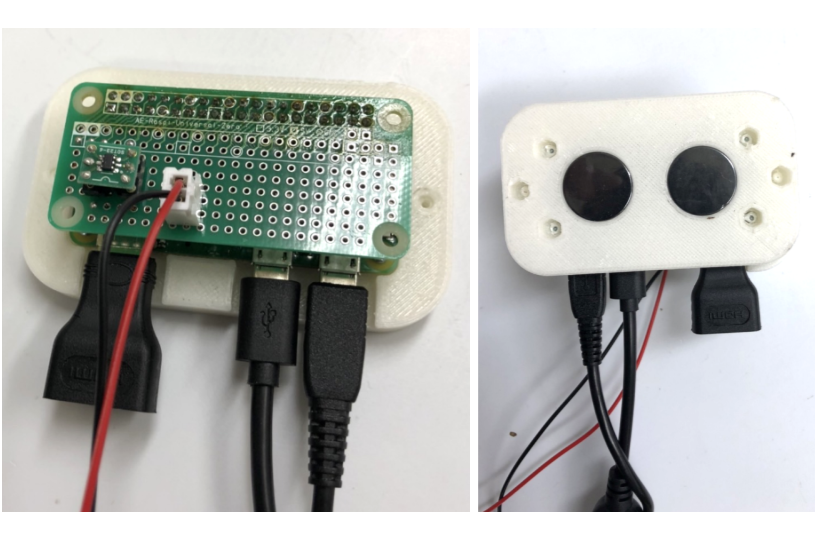

カバーを取り付けラズパイを起動しました。初動は無事成功したのでこれから最終確認です。

ラズパイ画像加工

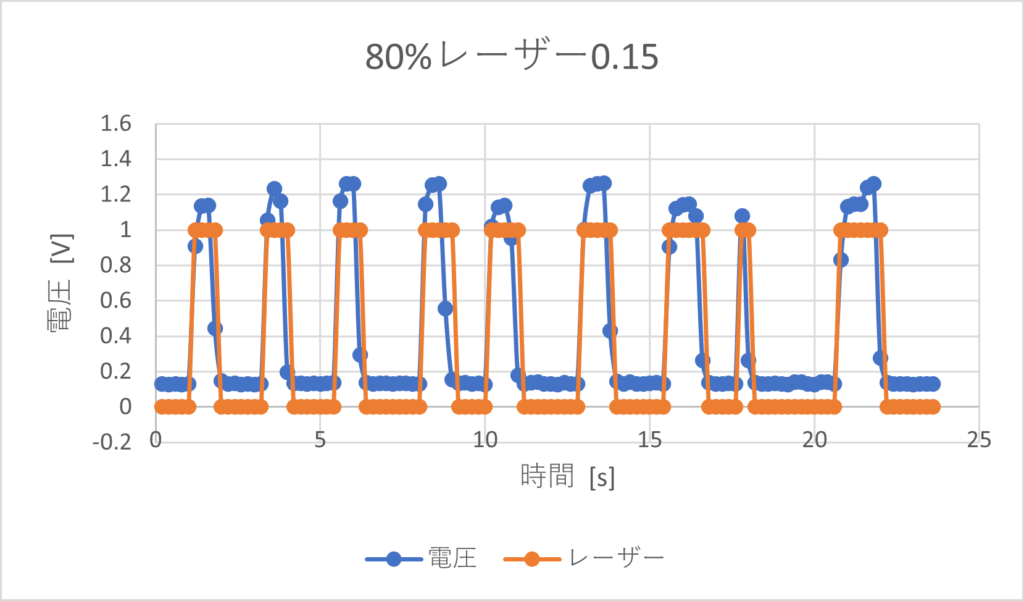

青色グラフはクランプ式センサから取得した電圧の変化を表したものです。このグラフからレーザーが出力されているかどうかの判別用閾値を設定しました。

レーザーカッター

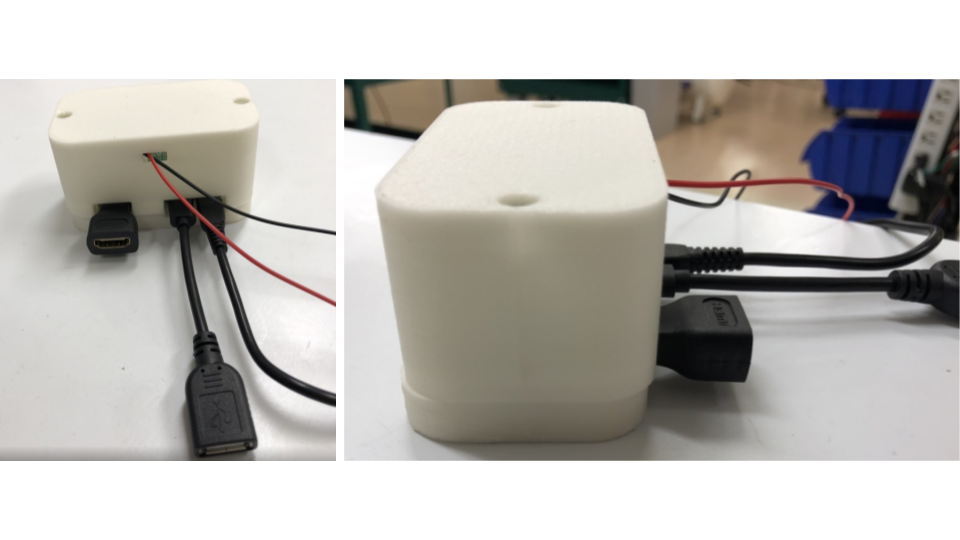

ついに完成!

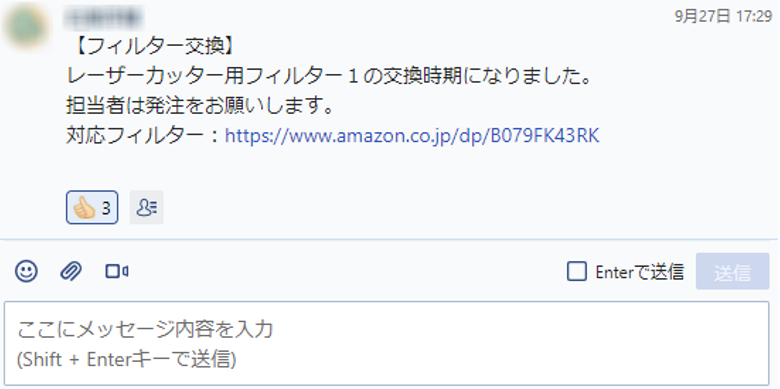

Chatworkを用いた交換時期の通知の様子↓

無事に通知されたようです。
