噛み込み検査とは？不良原因・検査方法・AI活用までわかりやすく解説

包装工程で発生する「噛み込み不良」に、頭を悩ませていませんか？

噛み込み検査が不十分な場合、液漏れや密封不良によるクレーム・回収リスクにつながる可能性があります。特に食品や医薬品など、密封性が重要な製品では、わずかな不良でも大きな品質問題になりかねません。

そこで注目されているのが、画像処理検査やAI外観検査を活用した検査自動化です。本記事では、噛み込み検査の重要性や不良発生の原因、代表的な検査方式、効率化のポイントまで詳しく解説します。

噛み込み検査とは

噛み込み検査とは、包装やシール工程において、シール部や接合部に内容物や異物が入り込んでいないかを確認する検査のことです。製造現場では「シール噛み込み」「シール不良」「密封不良」と呼ばれることもあり、包装品質を維持するうえで重要な検査工程の一つとなっています。

例えば、液体・粉体・粘性物などを包装する際、内容物がシール面に付着したまま圧着されると、正常に密封できず、漏れや品質劣化につながる可能性があります。

従来は目視による確認が一般的でしたが、近年は品質基準の厳格化や人手不足への対応から、自動検査の導入が進んでいます。

なぜ噛み込み検査が重要なのか

噛み込み不良は、シール部や接合部に内容物や異物が入り込むことで発生する不良です。見た目では小さな異常に見えても、製品品質や安全性、企業の信頼に大きな影響を与える可能性があります。

近年は、品質基準の厳格化が求められており、製造現場では噛み込み検査の重要性が高まっています。

液漏れや品質低下の防止

噛み込み不良が発生すると、シール部の密封性が低下し、液漏れや空気・湿気の侵入につながることがあります。

その結果、製品の品質低下や機能不良が発生する可能性があります。特に、密封性が重要な製品では、わずかなシール不良でも大きな品質問題につながるため、包装工程での検査が重要です。

クレーム・回収リスク低減

噛み込み不良による密封不良は、製品クレームや市場回収につながる可能性があります。例えば、液漏れや包装不良が発生すると、顧客満足度の低下だけでなく、企業ブランドや信頼性にも影響を与えます。そのため、多くの製造現場では、不良流出を防ぐための検査体制強化が進められています。

品質保証強化

近年は、品質保証やトレーサビリティへの要求が高まっており、検査工程の重要性も増しています。

噛み込み検査を実施することで、不良発生状況を把握しやすくなり、再発防止や工程改善にもつなげることが可能です。また、検査データを記録することで、品質管理体制の強化にも役立ちます。

自動化ニーズの高まり

従来の噛み込み検査は目視確認が中心でしたが、人手不足や高速ライン化により、安定した検査精度の維持が難しくなっています。

そのため現在では、画像処理検査やAI外観検査を活用し、自動で噛み込み不良を検出する取り組みが進んでいます。検査自動化によって、検査精度向上と省人化を両立できる点が注目されています。

噛み込みが発生しやすい製品例

噛み込み不良は、食品業界だけでなく、医薬品・化粧品・工業製品など、包装時に「密封」「シール」を行うさまざまな製品で発生します。特に、液体・粉体・粘性物・異物がシール部に入り込みやすい製品では、噛み込み対策と検査が重要です。

製品カテゴリ	発生しやすい原因	主なリスク
液体製品	液だれ・付着	液漏れ
レトルト食品	水分・油分付着	膨張・漏れ
冷凍食品	霜・氷片混入	密封不良
粉体製品	粉末残留	密封不良・吸湿
粘性製品	糸引き付着	シール不良・ベタつき汚染
医薬品	微細噛み込み	液漏れ・無菌性低下
電子部品	異物混入	湿気侵入・腐食・真空不良

液体製品

飲料、スープ、たれ類、シャンプー、洗剤などの液体製品は、充填時に液体がシール部へ付着しやすく、密封不良や液漏れの原因になります。高速充填ラインでは特に発生しやすく、画像検査やリーク検査が導入されるケースも増えています。

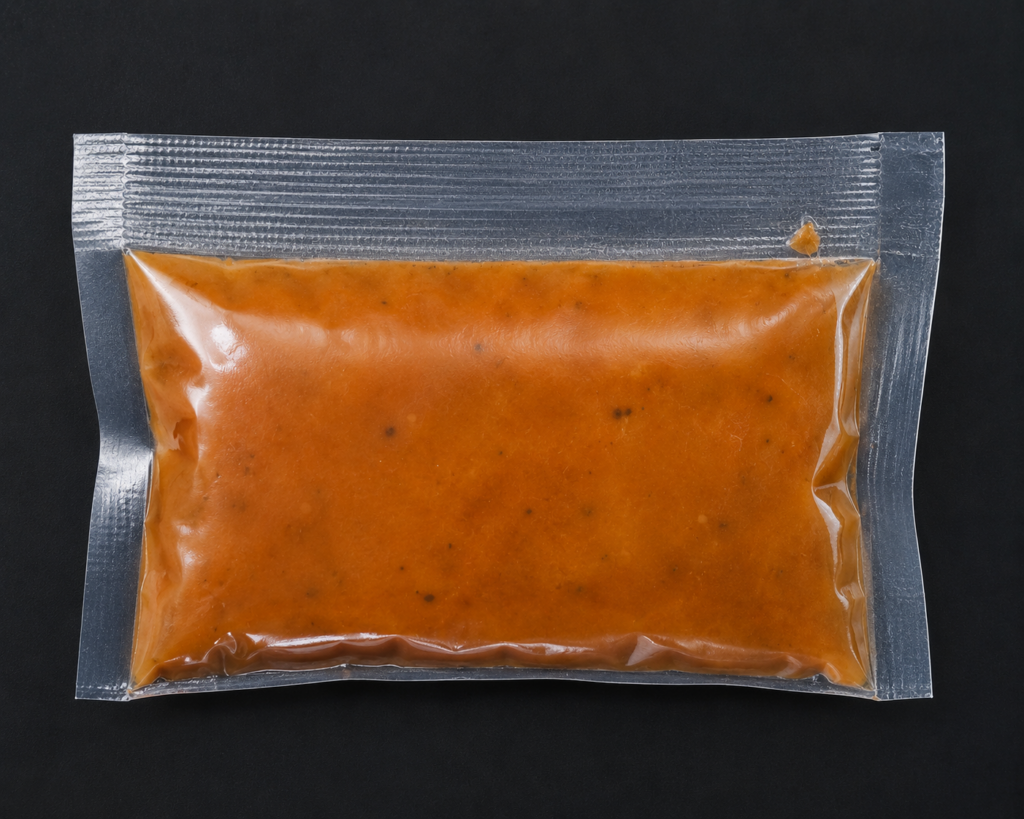

レトルト食品・ウェット製品

レトルト食品やペットフード、ウェットティッシュなどは、内容物の水分や油分がシール面に残りやすく、シール不良が発生しやすい製品です。加熱殺菌工程がある製品では、わずかな噛み込みでも膨張や漏れにつながるため、高い検査精度が求められます。

冷凍食品

冷凍食品では、霜や氷片、食材の破片がシール部へ入り込むことで噛み込みが発生します。特に自動包装ラインでは製品姿勢のばらつきも発生しやすく、安定したシール品質の維持が課題となります。

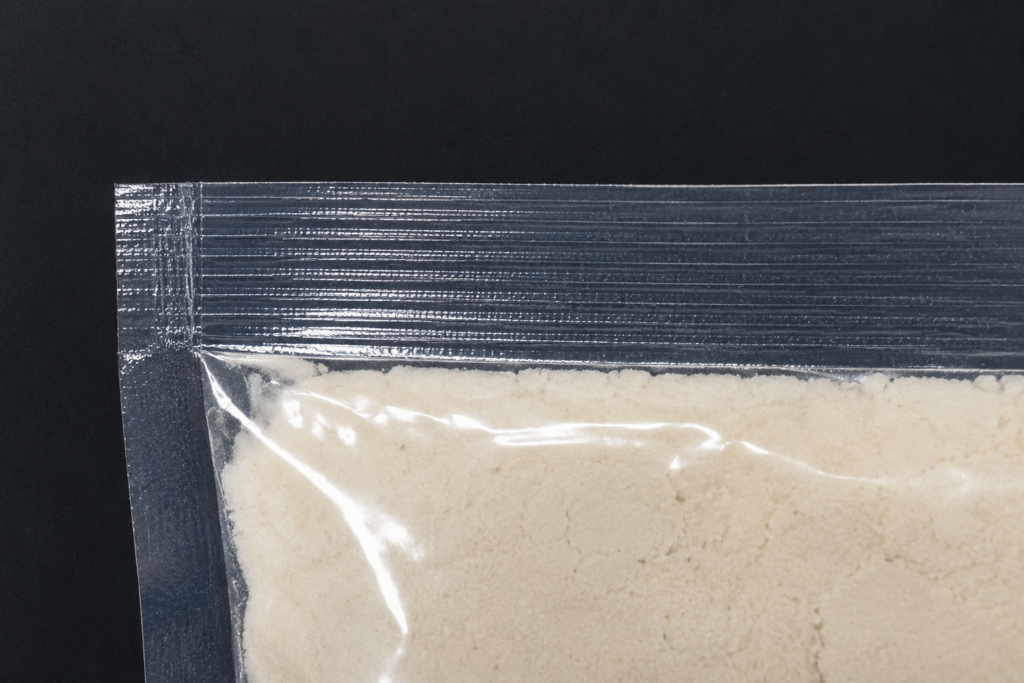

粉体製品

小麦粉、調味料、粉薬、化学材料などの粉体製品は、微粉末がシール部に残留しやすく、密封不良の原因になります。粉体は目視では確認しづらいケースも多いため、画像処理検査やリーク検査が活用されています。

粘性の高い製品

ソース、クリーム、接着剤、ジェル状製品などの粘性が高い製品は、内容物が糸引きのようにシール部へ付着しやすく、噛み込み不良が発生しやすい傾向があります。通常の目視検査では判定が難しい場合もあり、AI外観検査を導入する企業も増えています。

医薬品・医療機器

点滴バッグ、輸液パック、滅菌パウチなどの医薬品・医療機器では、噛み込み不良が無菌性や安全性に直結します。わずかなシール不良でも品質問題につながるため、高精度なシール検査やリーク検査が重要視されています。

電子部品・工業製品

電子部品や精密機器の防湿包装・真空包装では、異物の噛み込みによって湿気侵入や真空不良が発生することがあります。品質維持や長期保管の観点から、包装工程での検査体制強化が進んでいます。

噛み込み不良が発生する原因

噛み込み不良は、包装工程やシール工程において、さまざまな要因が重なることで発生します。特に、内容物の性状や包装条件、設備設定などが適切でない場合、シール部へ内容物や異物が入り込み、密封不良につながる可能性があります。ここでは、噛み込み不良が発生する代表的な原因について解説します。

内容物の付着

噛み込み不良の代表的な原因の一つが、内容物のシール部への付着です。液体製品では液だれ、粉体製品では粉末の飛散、粘性物では糸引きなどが発生し、内容物がシール面へ残ることがあります。その状態でシールすると、正常に密封できず、液漏れや密封不良につながる可能性があります。

特に、高速充填時や充填量が不安定な場合は、内容物がシール部へ入り込みやすくなるため注意が必要です。

包装機の条件不良

シール温度が低すぎると十分に圧着できず、逆に高すぎるとフィルム変形やシール不良が発生することがあります。また、圧力不足やシール時間のズレによっても、正常な密封状態を維持できなくなる場合があります。

包装条件は、製品や包装材によって最適値が異なるため、定期的な調整や管理が重要です。

フィルム・包装材の問題

フィルムにしわやたるみがある場合、シール面へ隙間ができやすくなります。また、包装材と内容物の相性が悪い場合、シール強度不足や密封不良につながることもあります。

特に、柔らかいフィルムや薄い包装材では、搬送時のズレや変形の影響を受けやすいため、包装材選定も重要なポイントになります。

搬送・充填工程の影響

噛み込み不良は、充填工程やシール直前の搬送状態によって発生しやすくなります。製品姿勢が乱れた状態でシール工程へ搬送されると、内容物がシール部へ偏ってしまうことがあります。また、充填量が多すぎる場合も、内容物がシール部へ付着しやすくなります。

さらに、高速ラインでは、製品停止位置のズレやタイミング誤差によって、安定したシールが難しくなるケースもあります。

そのため、噛み込み不良を防ぐためには、包装機だけでなく、充填条件やシール直前の搬送状態を含めて調整することが重要です。

噛み込み検査の主な手法

噛み込み検査にはさまざまな方法があり、製品特性やライン速度、求められる検査精度によって適切な手法が異なります。

近年は、人手不足や品質保証強化への対応から、目視検査だけでなく自動検査の導入も進んでいます。ここでは、代表的な噛み込み検査の手法について解説します。

検査方法	特徴	向いている製品・現場	注意点
目視検査	人がシール部を確認する	少量生産、多品種、初期確認	作業者によるばらつき・見逃しが発生しやすい
画像処理検査	カメラ画像を解析して異常を検出	シール部が見える包装、全数検査	照明・カメラ条件の調整が重要
AI外観検査	AIが正常・異常パターンを学習して判定	不良形状が一定でない、多品種ライン	学習データの準備が必要
リーク検査	空気漏れや圧力変化で密封性を確認	密封性を重視する食品・医薬品	外観上の噛み込み原因までは特定しづらい
X線検査	内部状態や異物を確認する	異物検査と併用したい製品	すべての噛み込み検出に適するわけではない

目視検査

目視検査は、検査員がシール部や接合部を直接確認し、噛み込み不良がないかを判定する方法です。

比較的導入しやすく、製品変更にも柔軟に対応しやすい点が特徴です。一方で、検査精度が作業者に依存しやすく、見逃しや判定ばらつきが発生する課題があります。また、高速ラインや長時間作業では、検査員への負荷も大きくなります。

そのため近年では、目視検査だけでなく、自動検査と組み合わせて運用するケースが増えています。

画像処理検査

画像処理検査は、カメラでシール部を撮影し、画像解析によって噛み込み不良を検出する方法です。

シール部への内容物付着、しわ、シール幅異常などを自動で判定できるため、多くの製造現場で導入が進んでいます。高速ラインでも対応しやすく、全数検査が可能な点も特徴です。
また、検査画像を保存できるため、不良分析やトレーサビリティ強化にも活用されています。

AI外観検査

AI外観検査は、AI（人工知能）を活用して噛み込み不良を判定する検査方法です。正常品や不良品の画像を学習させることで、従来の画像処理では対応が難しかった微細な異常や複雑な不良パターンにも対応しやすくなります。

特に、多品種生産や不良状態が一定でない現場では効果を発揮しやすく、目視検査の代替として導入が進んでいます。一方で、導入時には学習データ準備や判定調整が必要になります。

リーク検査

リーク検査は、包装内部の空気漏れや圧力変化を測定し、密封不良を確認する検査方法です。シール部を直接確認するのではなく、「密封状態」を検査する点が特徴で、微細な漏れ検出にも対応しやすい方法です。

密封性が重要な製品で広く活用されており、画像検査と組み合わせて使用されるケースもあります。ただし、検査時間や装置構成によっては、高速ラインへの対応が難しい場合もあります。

X線検査

X線検査は、X線を製品へ照射し、内部状態を確認する検査方法です。一般的には異物検査で利用されることが多いですが、製品によってはシール部への内容物噛み込み確認にも活用されます。特に、内容物とシール部の密度差がある場合は、内部状態を可視化しやすくなります。

また、異物検査と同時に実施できる点も特徴です。一方で、すべての噛み込み不良に対応できるわけではなく、製品特性によっては画像検査の方が適しているケースもあります。

効率的に噛み込み検査を行う方法

近年は、多品種生産や高速ライン化、人手不足への対応が求められており、従来の目視検査だけでは効率的な運用が難しくなっています。そのため現在では、検査方法の見直しや自動化技術の活用によって、検査精度と生産性を両立する取り組みが進んでいます。

画像検査・AI検査を活用する

効率的な噛み込み検査を実現する方法として、画像処理検査やAI外観検査の導入があります。カメラを用いた画像検査では、シール部を自動で撮像・判定できるため、人による確認作業を大幅に削減できます。

また、AIを活用することで、従来のルールベース検査では判定が難しかった微細な噛み込みや不規則な不良にも対応しやすくなります。特に、高速ラインや24時間稼働ラインでは、自動検査による全数検査が品質安定化に効果を発揮します。

検査条件を最適化する

検査精度を安定させるためには、カメラや照明などの検査条件最適化も重要です。

• 照明角度
• 明るさ
• カメラ解像度
• 撮像タイミング

上記の条件が適切でない場合、正常品を不良と誤判定したり、逆に不良を見逃したりする可能性があります。特に光沢フィルムや透明包装では、反射の影響を受けやすいため、製品に合わせた調整が必要です。

シール工程そのものを改善する

効率的な検査を行うためには、「不良を検出する」だけでなく、「不良を発生させにくい工程づくり」も重要です。

• シール温度の最適化
• 圧着圧力の調整
• 充填量の安定化
• 製品姿勢の制御

これらを見直すことで、噛み込み発生率自体を低減できます。不良発生が減ることで、再検査やライン停止も減少し、結果として検査効率向上につながります。

インライン検査を導入する

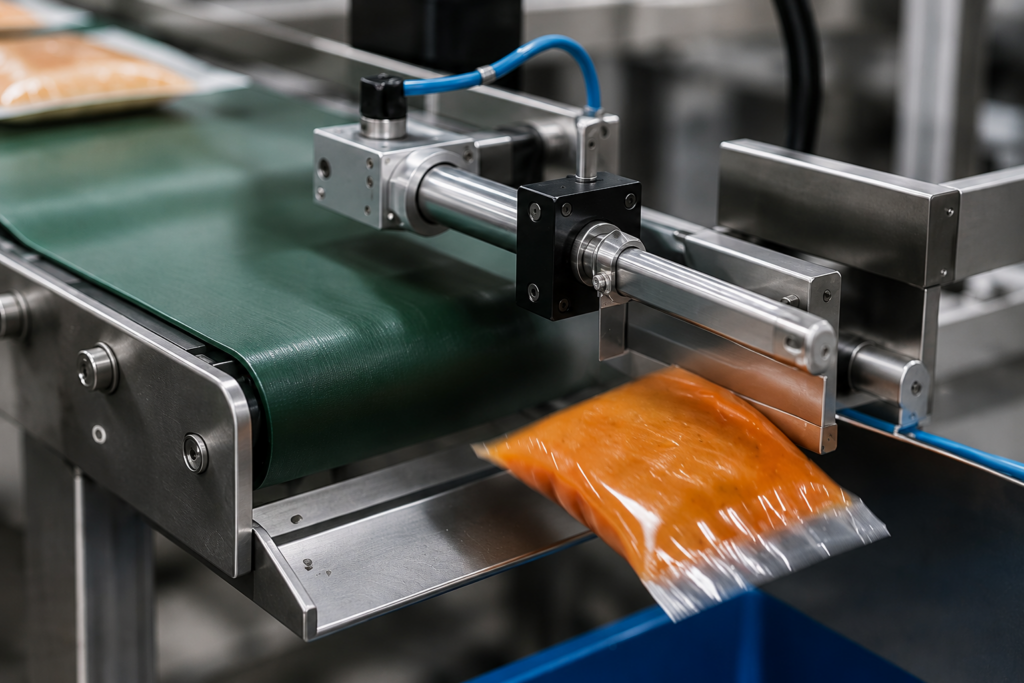

ライン上で自動検査を行う「インライン検査」は、検査工程を自動化できるため、効率化に大きく役立ちます。

インライン検査では、カメラやAI外観検査装置などを用いて、製品搬送中にリアルタイムでシール部を確認します。不良品のみを自動で排除できるため、人が製品を取り出して確認する必要がなく、検査工数や作業負荷を削減しながら連続的な検査が可能になります。

特に大量生産ラインでは、検査工程を自動化する効果が大きく、生産性向上や品質安定化にもつながります。

製品に合った検査方式を選定する

噛み込み検査を効率化するためには、製品特性やライン条件に合った検査方式選定が重要です。

• 液体・粘性製品 → リーク検査・画像検査
• 粉体製品 → 高解像度画像検査
• 高速ライン → AI外観検査
• 密封性重視 → リーク検査・X線検査

検査精度だけでなく、ライン速度や運用負荷、コストも含めて検討することで、効率的かつ安定した検査体制を構築できます。

噛み込み検査に関するよくある質問

噛み込み検査に関して特によくある質問について解説します。

噛み込み検査とリーク検査の違いは？

噛み込み検査は、シール部や接合部に内容物や異物が入り込んでいないかを確認する検査です。主に、画像検査や目視検査によってシール状態を確認します。

一方、リーク検査は、製品内部の空気漏れや圧力変化を測定し、密封状態を確認する検査です。シール部そのものを見るのではなく、「実際に漏れが発生しているか」を確認する点が特徴です。

そのため現場では、シール状態を確認したい場合は噛み込み検査、密封性を確認したい場合はリーク検査というように、目的に応じて使い分けられています。また、製品によっては両方を組み合わせて運用するケースもあります。

AI外観検査でどこまで検出できる？

AI外観検査では、シール部への内容物付着やしわ、形状異常など、従来の画像処理では判定が難しかった不良にも対応しやすくなっています。特に、多品種生産や不良状態が一定でない現場では、AIが正常・異常パターンを学習することで、柔軟な判定が可能になります。

ただし、すべての不良を完全に検出できるわけではありません。製品特性や撮像条件によって検出精度は変わるため、照明条件や学習データの最適化が重要になります。

目視検査だけでは不十分？

目視検査は柔軟な判断ができる一方で、検査精度が作業者に依存しやすいという課題があります。特に、高速ラインや長時間作業では、見逃しや判定ばらつきが発生しやすくなり、検査員の作業負荷も増加しやすくなります。

そのため近年では、目視検査だけでなく、画像処理検査やAI外観検査を組み合わせることで、検査精度向上と省人化を両立するケースが増えています。

小規模ラインでも導入できる？

噛み込み検査は、大規模ラインだけでなく、小規模ラインでも導入可能です。近年は、小型カメラや後付け可能な画像検査装置も増えており、既存設備へ導入しやすくなっています。

また、まずは抜き取り検査や一部工程のみ自動化し、段階的に拡張するケースもあります。導入時は、ライン速度や設置スペース、必要な検査精度に合わせて最適な構成を選定することが重要です。

まとめ

噛み込み検査は、包装不良による液漏れや異物混入、品質低下を防ぐために重要な検査です。特に食品・医薬品・工業製品などでは、わずかなシール不良がクレームや回収につながる可能性があります。

近年では、目視検査だけでなく、画像処理検査やAI外観検査を活用した高精度・省人化対応が進んでいます。

また、検査精度を高めるには、検査方式だけでなく、シール工程や搬送条件を含めた工程全体の最適化も重要です。製品特性やライン環境に合わせて、最適な噛み込み検査方法を選定することが、品質安定化と生産効率向上につながります。
