ディープラーニングによる外観検査とは？仕組みやできること、メリット・導入方法を解説

品質管理の強化や人手不足への対応として、「ディープラーニングによる外観検査」の導入を検討する企業が増えています。

しかし、AI外観検査はどのような検査ができるのか、導入には何が必要なのか分からず、情報収集を進めている方も多いでしょう。

本記事では、ディープラーニングによる外観検査の仕組みや活用例、メリット・課題、PoCやシステム選定のポイントまで詳しく紹介します。

外観検査とは

外観検査とは、製品の表面にある傷や汚れ、欠け、割れ、異物付着、印字不良などの異常を確認し、良品と不良品を判別する検査です。製造業における品質管理の重要な工程であり、自動車部品や電子部品、食品、医薬品など、さまざまな業界で実施されています。

従来は目視検査が主流でしたが、近年では画像処理システムや、ディープラーニングを活用したAI外観検査システムの導入が進んでいます。これにより、微細な欠陥の検出や検査品質の標準化、生産性の向上が期待されています。

目視検査・従来の画像処理の限界

目視検査は、人による判定のため、検査員の経験や体調によって判定にばらつきが生じることがあります。また、人手不足や検査員の育成にも課題があります。
一方、従来の画像処理では、傷や色の違いなどの判定条件をあらかじめ設定する必要があります。そのため、個体差のある製品や曖昧な欠陥への対応が難しく、新しい製品や不良パターンが増えるたびに条件を見直す必要があるため、運用負担が大きくなるという課題があります。

比較項目	ルールベース画像処理	AI画像検査（ディープラーニング）
判定方法	人がルールを設定	AIが画像を学習
微細な欠陥	△	○
個体差への対応	△	○
条件変更	ルール修正が必要	再学習で対応
メンテナンス	条件調整	学習データ追加

ディープラーニングによる外観検査とは

ディープラーニングによる外観検査とは、AI技術の一つであるディープラーニングを活用し、製品の傷や欠け、割れ、異物、印字不良などを画像から自動で検出・判定する検査方法です。

従来の画像処理では、人が判定条件を設定する必要がありました。一方、ディープラーニングは良品・不良品の画像を学習し、製品の特徴を自動で認識して判定を行います。そのため、複雑な欠陥や個体差のある製品にも柔軟に対応できることから、製造業を中心に導入が進んでいます。

AI・機械学習・ディープラーニングの違い

AI（人工知能）は、人間のように学習や判断を行う技術全般を指します。機械学習はAIを実現する技術の一つであり、データから特徴やルールを学習する技術です。さらに、ディープラーニングは機械学習の一種で、大量の画像データから特徴を自動で学習できるため、現在のAI外観検査で広く活用されています。

	AI（人工知能）	機械学習	ディープラーニング
概要	人間のように学習・判断を行う技術の総称	データから特徴やルールを学習するAI技術	機械学習の一種で、多層ニューラルネットワークを用いて学習する技術
特徴	幅広い技術を含む	データを基に判定モデルを作成	大量の画像データから特徴を自動で学習できる
外観検査での役割	AI外観検査全般を指す	良品・不良品の判定モデルを作成	現在のAI外観検査で最も広く活用されている技術

ディープラーニングの仕組み

ディープラーニングによる外観検査では、まず良品・不良品のサンプル画像をAIに学習させ、判定モデルを作成します。その後、新たに撮影した製品画像を判定モデルと照合し、良品・不良品を自動で判定します。

システムは、産業用カメラや照明、画像処理用PC、AIソフトウェアなどで構成されるのが一般的です。撮影から判定、結果の記録までを自動化できるため、検査の効率化や品質の安定化につながります。

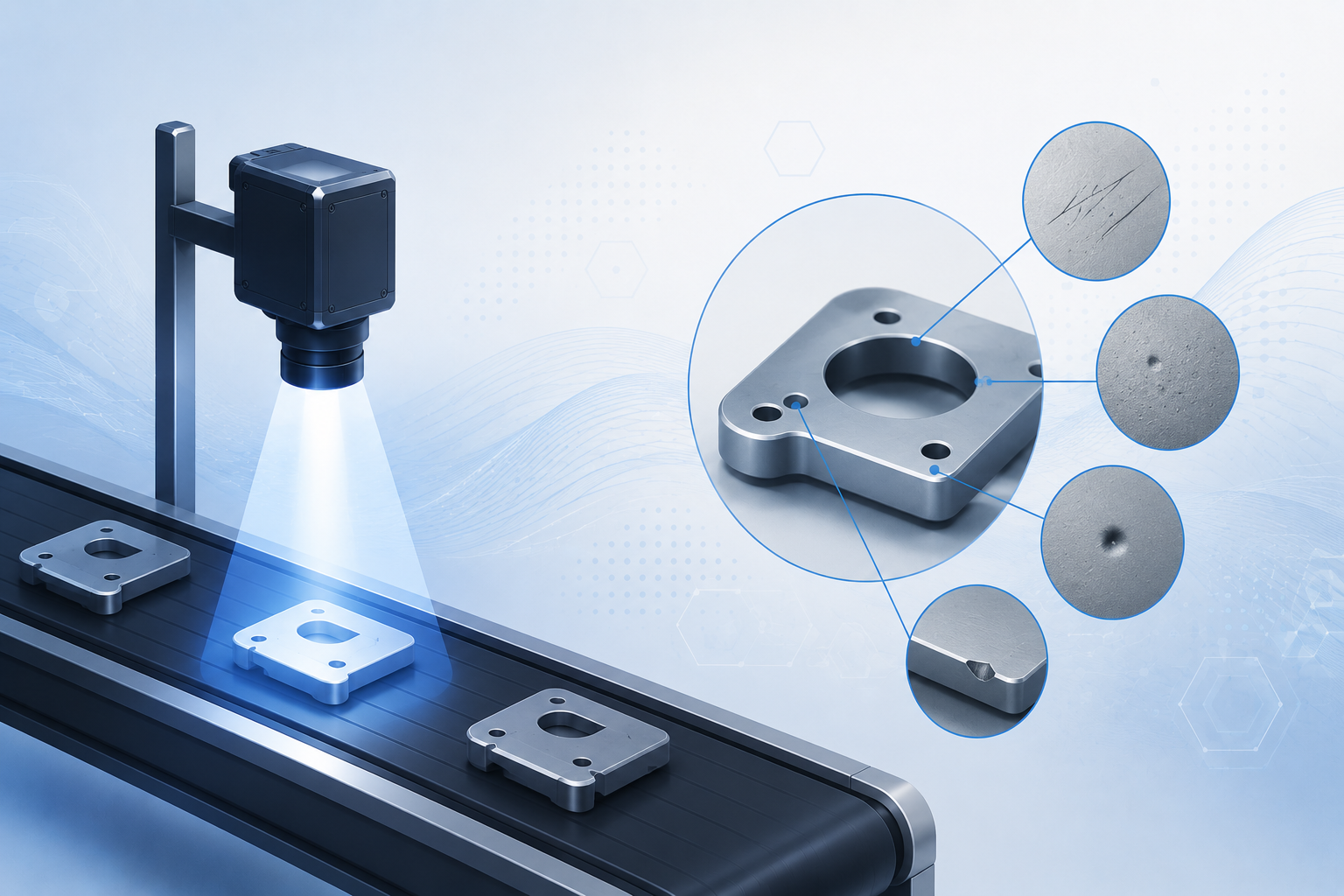

ディープラーニングを用いた外観検査システムの構成と検査の流れ

ディープラーニングは、外観検査システム全体のうち、撮影した画像を解析して良品・不良品を判定する部分を担う技術です。そのため、AIソフトウェアだけで外観検査が完結するわけではなく、製品を搬送・撮影・判定・排出するための周辺機器や制御システムと連携して運用されます。

一般的な外観検査システムは、以下のような流れで検査を行います。

工程	主な役割
① 製品を搬送する	コンベアなどの搬送装置で製品を検査位置まで運ぶ
② 撮影位置をそろえる	センサなどで製品の位置を検知し、撮影タイミングを合わせる
③ カメラで撮影する	カメラ・レンズ・照明を使用し、検査画像を取得する
④ AIが良否を判定する	撮影した画像をAIソフトウェアがPCやエッジ端末上で解析し、良品・不良品を判定する
⑤ 不良品を排出する	PLCなどの制御機器と連携し、不良品を自動で排出する
⑥ 検査結果を保存する	画像や判定結果を保存し、品質管理やトレーサビリティに活用する
⑦ 必要に応じて人が確認する	判定が難しい製品や異常品を最終確認する

このように、ディープラーニングは外観検査システムの中核となる技術ですが、高精度な検査を実現するためには、カメラや照明、搬送装置、制御機器などを適切に組み合わせたシステム全体の設計が重要です。

ディープラーニングによる外観検査でできること

ディープラーニングによる外観検査では、さまざまな検査を自動化できます。ここでは、実現できる代表的な検査内容を紹介します。

外観異常を検出できる

ディープラーニングは、製品表面の傷や割れ、欠け、汚れ、バリ、変色など、さまざまな外観異常を検出できます。大量の画像データを学習することで、不良の特徴を自動で認識し、良品・不良品を高精度に判定します。

従来の画像処理では判定が難しかった微細な欠陥や、形状・色のばらつきがある製品にも対応できるため、金属部品や樹脂製品、電子部品など幅広い製品の検査に活用されています。

異物混入を検出できる

ディープラーニングは、食品や医薬品、電子部品などの製造工程における異物混入検査にも活用されています。毛髪や虫、金属片、樹脂片など、形状や大きさが異なる異物の特徴を学習することで、小さな異物も高精度に検出できます。

また、人による見逃しや判定のばらつきを抑えられるため、品質向上や異物混入リスクの低減につながります。

製品の形状や種類を判定できる

ディープラーニングは、不良検出だけでなく、製品の種類や向き、形状の違いを判定することも可能です。

例えば、品種判別や部品の有無確認、組み付け状態の確認などに活用されています。多品種少量生産の現場でも柔軟に対応できるため、生産ラインの自動化や作業効率の向上にも貢献します。

印字・ラベル・OCR検査を自動化できる

OCR（光学文字認識）と組み合わせることで、賞味期限やロット番号、シリアル番号などの印字内容を自動で読み取り、印字漏れや印字ミスを検出できます。また、ラベルの貼り付け位置や内容の確認、QRコード・バーコードの読み取りにも対応可能です。

食品や医薬品をはじめ、トレーサビリティが求められる製造現場で広く活用されています。

ディープラーニングによる外観検査の活用例

ディープラーニングによる外観検査は、さまざまな製造業で導入が進んでいます。従来は目視やルールベース画像処理では検出が難しかった欠陥にも対応できるため、品質向上や検査の自動化に貢献しています。ここでは、代表的な活用例を紹介します。

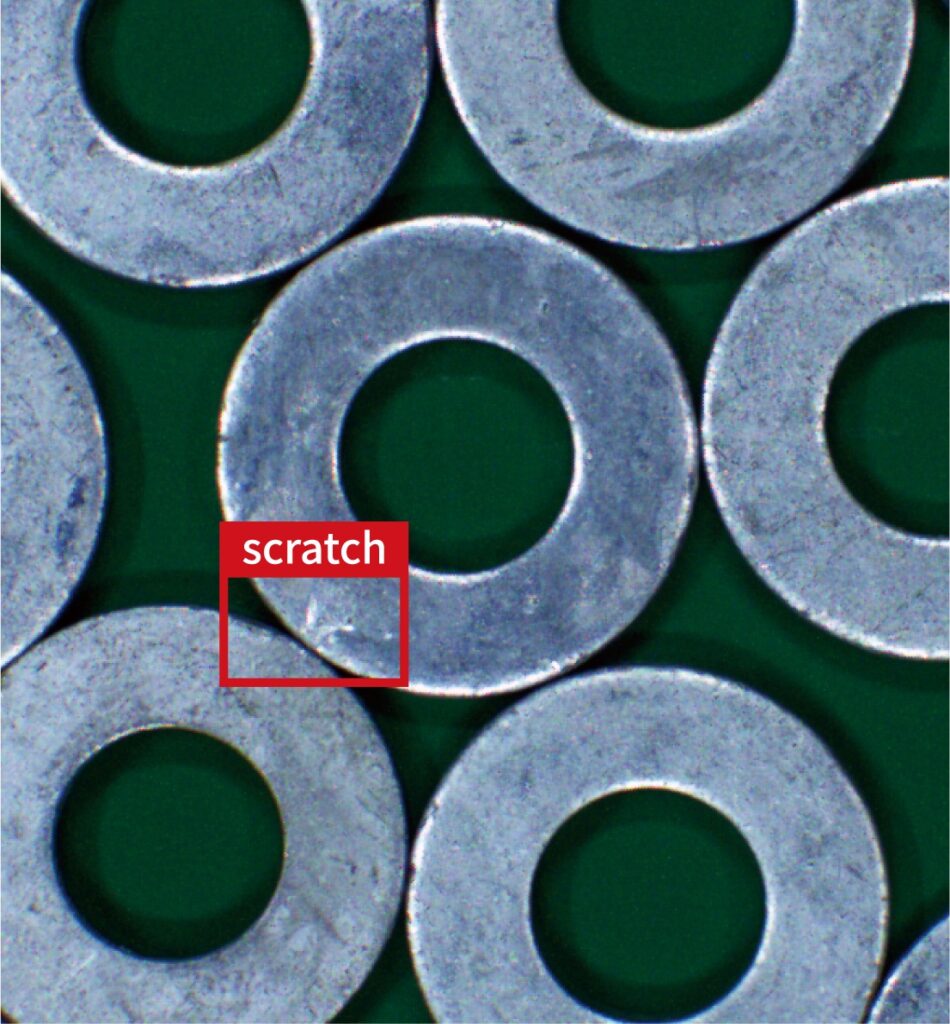

金属部品の傷・打痕・バリ検査

自動車部品や機械部品では、表面の傷や打痕、バリなどの検査にディープラーニングが活用されています。加工条件や光の反射によって見え方が変わる欠陥でも、学習した画像データをもとに高精度に判定できるため、検査品質の向上や不良品の流出防止につながります。

電子部品・基板の異物・実装不良検査

電子部品やプリント基板では、異物の付着や部品の欠品・位置ずれ・向き違いなどの実装不良を検査する用途で利用されています。小型で複雑な部品でも高速かつ安定した検査が可能なため、生産ラインの自動化や検査工数の削減に貢献します。

食品の異物・割れ・焦げ検査

食品業界では、毛髪や虫、金属片などの異物混入検査のほか、菓子やパンの割れ・欠け・焦げなどの外観検査にも活用されています。人による判定ではばらつきが生じやすい検査を自動化することで、品質の安定化や食品安全の向上につながります。

樹脂成形品の気泡・変色検査

樹脂成形品では、気泡や変色、ヒケ、成形不良などの検査に利用されています。製品ごとの色や形状の違いにも柔軟に対応できるため、多品種少量生産の現場でも導入しやすく、目視検査の負担軽減や品質管理の効率化に役立っています。

ディープラーニングによる外観検査のメリット

ディープラーニングを活用した外観検査は、検査の自動化だけでなく、品質の安定化や生産性の向上など、製造現場にさまざまなメリットをもたらします。ここでは、代表的なメリットを紹介します。

検査精度の向上と品質の安定化

ディープラーニングは、大量の画像データから欠陥の特徴を学習するため、人では見逃しやすい微細な傷や異物も高精度に検出できます。また、検査員の経験や熟練度に左右されず、一定の基準で判定できるため、検査品質のばらつきを抑え、品質の安定化につながります。

生産性向上と省人化を実現できる

AIが検査を自動で行うことで、目視検査にかかる作業時間を削減できます。検査員の負担を軽減できるだけでなく、人手不足の解消や人件費の削減にも貢献します。また、24時間稼働する生産ラインでも安定した検査を行えるため、生産性の向上が期待できます。

多品種少量生産にも柔軟に対応できる

製品の種類が多い現場では、品種ごとに検査条件を作り直す負担が課題になります。品種が異なっても「キズ」「打痕」「汚れ」といった検査観点自体は共通しているため、判定モデルを品種をまたいで活用でき、新しい品種に対応する負担を抑えやすくなります。製品ごとに複雑なルールを人手で設計する必要がない点も、運用負担の削減につながります。

データ追加と再学習による精度改善

ディープラーニングは、一度導入して終わりではなく、運用しながら学習データを追加し、再学習を行うことで、継続的に検査精度を向上させることができます。新たな不良パターンや製品仕様の変更にも対応しやすく、実際の製造現場に合わせて判定モデルを改善し続けられる点が大きなメリットです。

ディープラーニングによる外観検査の課題・注意点

ディープラーニングによる外観検査は、多くのメリットがある一方で、導入前に理解しておくべき課題や注意点もあります。これらを事前に把握し、適切な準備や運用を行うことで、AI外観検査システムの効果を最大限に引き出すことができます。

学習データの準備と継続的な運用が必要

ディープラーニングの精度は、学習に使用する画像データの質と量に大きく左右されます。そのため、良品・不良品のサンプル画像を収集し、用途に応じて適切に学習させることが重要です。

また、導入後も新しい不良パターンや製品仕様の変更に対応するため、学習データの追加や再学習を行い、継続的に精度を改善していく必要があります。

導入コストや検証期間が必要

AI外観検査を導入するには、カメラや照明などの撮影設備に加え、AIソフトウェアや画像処理用PCなどのシステム構築が必要になります。

また、導入前には実際の製品を用いて検査精度を確認するPoC（概念実証）を実施するケースも多く、一定の時間とコストがかかります。そのため、検査対象や導入目的を明確にしたうえで計画的に進めることが重要です。

撮影環境や検査条件が精度に影響する

ディープラーニングは高精度な画像認識が可能ですが、撮影環境が適切でなければ十分な性能を発揮できません。照明の明るさやカメラの位置、撮影角度、背景などが変化すると、判定精度に影響する場合があります。

そのため、安定した撮影環境を整えるとともに、運用開始後も判定結果を定期的に確認し、必要に応じて学習データの追加やモデルの調整を行うことが大切です。

導入後に起こりやすいトラブルと対策

起こりやすい問題	考えられる原因	主な対策
良品を不良品と判定する	良品のばらつきを十分に学習していない	良品画像の追加、しきい値の調整
不良品を見逃す	不良画像が少ない、欠陥が鮮明に写っていない	不良画像の追加、照明やカメラの見直し
時間帯によって精度が変わる	外光や照明条件が変化している	遮光、照明の固定、撮影条件の統一
品種変更後に精度が下がる	学習時にない製品形状や色が含まれる	追加学習、品種別モデルの検討
PoCでは成功したが本番で精度が出ない	実ラインの振動、速度、製品位置を再現できていない	実際の生産条件に近い環境で再検証
判定結果を説明できない	AIの判断根拠が見えにくい	検出箇所の可視化、人による確認工程の設定

ディープラーニングによる外観検査システムの導入方法

ディープラーニングによる外観検査システムを効果的に活用するためには、事前の準備や検証が重要です。特に、学習データの準備やPoC（概念実証）を適切に実施することで、導入後の精度や運用効果を高めることができます。ここでは、一般的な導入の流れとポイントを紹介します。

導入までの流れ

AI外観検査システムは、「課題の整理・検査対象の選定」「学習データの収集」「AIモデルの構築・学習」「PoC（概念実証）」「本番導入・運用」という流れで進めるのが一般的です。

まずは、自動化したい検査工程や検出したい不良を明確にし、必要な画像データを収集します。その後、AIモデルの学習や検証を行い、十分な精度が確認できた段階で製造ラインへ導入します。導入後も判定結果を確認しながら改善を続けることで、より高い検査精度を維持できます。

学習データ（サンプル画像）の準備

ディープラーニングの性能は、学習データの質と量に大きく左右されます。そのため、実際の製造環境で撮影した良品・不良品の画像をできるだけ多く準備することが重要です。

「AI外観検査ではサンプル画像はどれくらい必要なのか」という疑問を持つ方も多いですが、必要な枚数は検査対象や検出したい不良の種類によって異なります。一般的には、良品画像は数百～数千枚程度、不良品画像は可能な範囲で多く用意することが推奨されています。

ただし、近年では少ない学習データでも精度を高められるAI技術や異常検知AIも登場しており、不良画像が少ない場合でも導入できるケースがあります。

また、画像の枚数だけでなく、学習データの品質もAIの判定精度に大きく影響します。学習データを準備する際は、以下のポイントを確認しましょう。

□ 良品と不良品の判定基準が明確になっている
□ 検出したい傷や異物が画像にはっきり写っている
□ カメラの距離や角度、照明条件が統一されている
□ 傷、汚れ、欠けなどの不良種類を分類している
□ 製品の色や形、材料ロットなどのばらつきを含んでいる
□ 学習用とは別に評価用の画像を確保している
□ 実際の生産ラインに近い条件で撮影している

PoC（概念実証）の重要性

AI外観検査は、導入前にPoC（概念実証）を実施することが重要です。PoCでは、実際の製品や画像データを用いてAIの検査精度や処理速度を検証し、自社の製造ラインに適用できるかを確認します。

事前にPoCを行うことで、期待する精度が得られるか、設備や運用方法に課題がないかを把握できます。本格導入後の手戻りや追加コストを抑えるためにも、PoCは欠かせないプロセスといえます

システム選定のポイント

AI外観検査システムを選定する際は、検査精度だけでなく、自社の製造ラインや検査対象に適したシステムであるかを確認することが重要です。対応できる検査内容や導入実績、学習データの準備方法、既存設備との連携性、導入後のサポート体制なども比較しましょう。

また、AIは導入して終わりではなく、継続的な運用や改善が必要です。再学習やモデルの更新に対応できるか、運用支援や保守サービスが充実しているかも、システム選定時に確認しておきたいポイントです。

ディープラーニングによる外観検査に関するよくある質問

ここでは、ディープラーニングによる外観検査の導入を検討する際によくある質問を紹介します。

AI画像検査と従来の画像処理の違いは何ですか？

従来の画像処理（ルールベース画像処理）は、傷の大きさや色、明るさ、形状などの判定条件を人があらかじめ設定し、そのルールに基づいて検査を行います。そのため、判定基準が明確な検査には適していますが、個体差のある製品や複雑な欠陥への対応には限界があります。

一方、AI画像検査は、ディープラーニングを用いて大量の画像データから特徴を学習し、自動で良品・不良品を判定します。人が細かな判定ルールを設定する必要がなく、微細な欠陥や形状・色のばらつきがある製品、判定が難しい不良にも柔軟に対応できる点が大きな特徴です。

学習にはどれくらいのサンプル画像が必要ですか？

必要なサンプル画像の枚数は、検査対象や不良の種類、AIモデルによって異なります。一般的には、良品画像を数百～数千枚程度用意するケースが多く、不良品画像はできるだけ多く収集することが望ましいとされています。

一方で、近年では少ない学習データでも高精度な判定が可能なAIや、良品画像を中心に学習する異常検知AIも普及しており、不良画像が少ない場合でも導入できるケースがあります。

AIだけで外観検査を完全に自動化できますか？

AI外観検査は高精度な判定が可能ですが、すべての検査をAIだけで完全に自動化できるとは限りません。検査対象や求められる品質によっては、人による最終確認を組み合わせることで、より高い品質管理を実現できる場合があります。

また、導入後も学習データの追加や判定精度の見直しを行うことで、継続的にシステムを改善していくことが重要です。

まとめ

ディープラーニングによる外観検査は、従来の目視検査やルールベースの画像処理では難しかった複雑な不良や個体差にも対応できる検査手法です。検査精度の向上だけでなく、省人化や品質の安定化、多品種少量生産への対応など、製造現場のさまざまな課題解決に役立ちます。

一方で、高い精度を実現するためには、学習データの準備や撮影環境の整備、PoCによる事前検証、現場に適したシステム設計が欠かせません。導入効果を最大化するには、自社の製品や製造ラインに適した外観検査システムを選定し、継続的に運用・改善していくことが重要です。

ASTINAでは、AIを活用した外観検査システムの企画・開発から、PoC（概念実証）、装置設計、導入、運用保守まで一貫して対応しています。AIによる外観検査の導入をご検討中の方や、現在の検査精度や人手不足に課題を感じている方は、お気軽にご相談ください。現場の検査対象や運用環境に合わせた最適なソリューションをご提案いたします。
